                    《关于建设项目使用新设计技术的报告》

                 报告编号:诺贝雨发明专利分析字第20130310号

               报告人: 佛山市诺贝雨新建材科技有限公司(专利权人)

                清华大学土木工程有限公司计算中心(集体专家)

                               发明人: 甘顺明

                  优化设计=节省10%~25%=强度≥4~100倍力量=楼桥板

                           领先世界的建筑设计专利技术

   我司对建设项目如何能节省造价、提高品质和缩短工期的问题,特组织了多名富有经验的专家进行分析、研究和论证。对专家们提出的多个解决方案进行了多方面的详细比较。经过综合论证认为,选用空心楼板的解决方案较为理想。因为根据已竣工使用的多宗成功案例得出结论:空心楼板的应用既能节约成本又能缩短工期,还可大大提高对深基坑施工的安全系数,充分体现了空心楼板在大空间结构的诸多优点。

   一、方便施工、节约模板、缩短工期:

   该方案由于是空心(无次梁、或有低矮框架梁)楼板,所以在模板制安时工人操作起来极为方便。所以楼板一次现浇施工成型,大大减少了模板的用量及裁损,建造总工期大大缩短。

   (一)防火、防水、节能、隔音、隔热、抗震、保温建筑品质大大提高:

    1. 可使楼板的隔音性能和隔热性能大幅提高,避免楼层间的噪音干扰,节省能源,空心板能自动断绝热源传递,具有防火作用。

    2. 可使楼板刚度成倍提高,大大增强楼板的抗振动等性能,提高抗干扰能力,抗震性能超越传统4倍以上。

    3. 空间得到最大程度上的利用。可在楼板上任意隔墙,可在使用中随时改变隔墙位置,芯模具有防水性能,保温性能。

   4. 取消次梁(或隐去主梁),可降低层高300mm~600mm,节省投资,节省空间,从而降低能耗。

   5. 板底平整,便于管线穿行,方便施工缩短工期,对消防、机电及空调管道的安装免去了绕梁之麻烦,从而使机电安装的造价也得到大幅下降。

   6、节省材料:大幅度减少模板及钢筋的含量,从而降低造价。

   下面我们分别对结构性能、经济指标及施工工期进行详细的论述。

   1.  结构性能:

   该方案就受力特点而言,楼板是典型的受弯控制结构,其抗弯承载力与其截面高度的平方成正比,即截面高度提高一倍,抗弯承载力提高为原来的四倍。空心楼板的砼空心率可高达40~70%,也就是说采用与传统实心楼板同样多的砼材料,可使楼板截面高度提高为原来的2~5倍,抗弯承载力提高为原来的4~20倍,因此,满足相同的承载力要求,可减少梁板用钢量30~60%,可成倍提高楼板的跨度。

   就传力特点而言,传统梁板结构是将楼面荷载集中为线荷载传递给次梁,次梁将线荷载转变为集中荷载传递给主梁(或框架梁),框架梁再将集中荷载传递给柱子。而空心板结构主要用于两类结构体系:第一类为板-柱(或板-柱-剪力墙)结构体系,其传力路线是将楼板上的荷载直接传递给柱子;第二类为大板-框架(或大板-框剪)结构体系,其传力路线是将楼板上的荷载集中为线荷载传递给主梁(或框架梁),框架梁再将线荷载集中传递给柱子。由此可见,空心板所采用的结构体系均缩短了楼面荷载的传递路线、减少了传力环节,因此减少了结构受力构件和节省了用钢量。

   就截面受力特征而言,翼缘参加工作的宽度越大,空腹截面力         学性能越好。如空心板的模盒尺寸为750X750,翼缘厚度一般取最小值75,根据砼结构规范,翼缘参加工作的有效宽度为12倍翼缘厚度,即12X75=900>750,也就是说,空心楼板是全部翼缘参加工作,为受力特征最好的空腹截面。

   就模板而言,该方案由于是空心(无次梁、或有低矮框架梁)楼板,所以在模板制安时工人操作起来极为方便,大大减少了模板的用量及裁损,楼板一次性现浇施工成型,所以建造总工期大大缩短。

   1. 经济分析:(商场、裙楼、写字楼)

   按传统设计与空心楼盖技术设计分析,取8.0mx8.7m跨区域做经济比较,

  (空心板填充体方箱规格750X750X200mm普通板厚100mm、空心板厚330mm)

   旧设计技术   新设计技术

   混凝土量   13.474 m3   4850.64元   16.632m3   5988.77元

   钢筋总量   1808.537kg   9042.69元   1462.954   7314.76元

   钢筋含量   26.299 Kg/m2       19.065Kg/m2

   侧模   49.2 m2   3198.98元   15.6m2   1014.31元

   底模   69.6 m2   3532.23元   69.6m2   3532.23元

   抹灰   119.76m2   2395.2元   86.16m2   1723.2元

   烟感(按规范要求)   9   2340元   2   520元

   喷淋(按规范要求)   9   720元   2   160元

   消防安装(绕梁)       50元/M2       无需绕梁

   机电安装(绕梁)       20元/M2       无需绕梁

   降低竖向总造价            -3.7*1500*0.01   -55.5元/M2

   二次装修       60元/M2       -

   直接费造价       504.71元/M2       235.50元/M2

   总节省造价               269.21元/M2

   以上统计未计算芯模价格,节省时间的租金未计。

   钢筋价格按4000元/吨,人工费按1000元/吨,砼按360元/吨,有梁模板按65.02元/平方,无梁模板按50.06元/m2,抹灰按20元/平方,烟感按260元/个,喷淋按80元/个。

   以上分析只是针对项目地面普通商业楼板的概预算,具体项目需按要求而定,建造地下车库的建设费用还可减少如开挖土方量、减少支护费用、抗水压施工费用等等,从而缩短工期节省其他间接费用。

   2.工程地下室传统技术与空心楼盖技术的经济对比

   现浇空心楼盖方案:主梁800x500mm,板厚500mm,用750x750x350mm规格的填充方箱(其上面层80mm,其下面层70mm);地下车库顶板可造到无梁的效果。恒载:0.257x25+0.8+1.5+1.5x18=35.725KN/㎡  活载:4.0 KN/㎡(价格数据同分析表格下方)。

    分项   普通楼盖   空心楼盖

    混凝土量   20.26 m3   7293.6元   20.29 m3   7304.4元

    钢筋总量   4.328 t   21640元   2.584 t   12920元

    钢筋含量   67.625 Kg/m2       40.38 Kg/m2

    侧模(梁模板)   56 m2   3641.12元   1.12 m2   72.82元

    梁侧抹灰   56 m2   1120元   1.12 m2   22.4元

    底模   64 m2   3203.84元   64 m2   3203.84元

    烟感(管、线)   9   2340元   4   1040元

    喷淋(管、线)   9   720元   4   320元

    土建直接费       39958.56元       34483.46元

    土建直接费造价       624.35元/m2       538.80元/m2

    降低层高(支护等)           -900*0.015*3   -40.5元/m2

    消防安装(绕梁)       50元/M2       无需绕梁

    机电安装(绕梁)       20元/M2       无需绕梁

    综合费造价       694.35元/m2       348.30元/m2

    造价对比节省                346.05元/m2

    以上统计未计算芯模价格。

    钢筋价格按4000元/吨,人工费按1000元/吨,砼按360元/吨,有梁模板按65.02元/平方,无梁模板按50.06元/m2,抹灰按20元/平方,烟感按260元/个,喷淋按80元/个。

项目采用现浇混凝土空心楼盖结构技术还有缩短工期而减少其他间接费用的开支,及提前租、售和提高空间功能使用率等方面的不可估算的经济收益等等。


                                                    佛山市诺贝雨新建材科技有限公司

                                                        清华大学土木工程计算中心

                                                             2013年3月11日

                                                           联系电话:13392288811

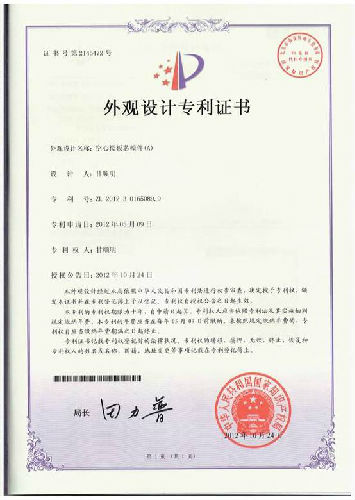

   附:专利证书


                  文书种类:平行文    文书编号:(2013)诺贝雨专利技术第1号

                   关于建设工程采用诺贝雨空腹楼板专利技术的服务流程的说明

                    (注:法律名称为:中国现浇混凝土空心楼盖结构技术)


   目前我国现浇混凝土空心楼盖结构技术在工程建设方面取得了显著的效果,既节能减排,又节省经济成本,质量好、效果明显。诺贝雨集团是诚信单位,拥有一流的专利技术。

兹向开发商表述我司输出专利技术的服务流程说明如下:

   正文:

   一、 概念定义

   1. 直接设计:由我司与我司缔结合作伙伴设计单位直接进行空腹楼盖设计。

   2. 优化设计:甲方已选好设计院,我司可对原有设计图进行优化设计。

   3. 芯模:专利白金芯模件具有专利权证、质检证明、具有防火、防水功能,芯模件测试正压力≥1000N,侧压力≥800N,芯模质量每立方米≤6.5Kg。

   4. 抗浮安装:采用51式整体抗浮系统安装,目前行业领先。

   5. 安装验收:在芯模填充体安装完成后,经我方现场工程师和现场施工员检查合格后,方可浇筑混凝土。

   6. 现浇作业标准:混凝土分层分次浇筑,不得超灌, 不得出现芯模浮动、变形、偏移,震动棒不得漏震。

   二、 合约

   1. 我方服务项目:协助优化图纸,通过政府相关部门审图通过,生产供应芯模件填充体,现场指派工程师指导芯模安装(费用附加在合同统一价格调整)。

   2. 甲方在签订本合约后需支付10~20%的总合同款作为定金,该定金为:我方制作芯模件磨具、订购芯模件配件和支付优化设计图纸等费用开支(本条作为总包的附加条件)。

   3. 双方责任

   甲方责任:

  (1)负责协调好优化图纸与设计院交接工作,负责按合同规定支付工程款;

  (2)提供我方的芯模件及相关配件的存放场地:

  (3)甲方委派    (电话: )为甲方的工地代表,对产品及质量,技术实施进行管理和芯模签收;

  (4)免费提供我方在工地安排的工程师居住、饮食和办公的场所,方便我方技术指导和管理。

   我方的责任:

  (1)按时按质保量完成甲方建设项目所需的现浇混凝土空心楼盖结构技术设计、优化工作与芯模、抗浮件、坐标件的生产;

   (2)必须按照国家有关行业规范的规定,提供合格的芯模件填充体和相关配件;

   (3)必须按照国家有关安全条例规定,积极配合土建施工单位进行施工;

   (4)我方委派     (电话:    )为我方的工地代表,行使合同约定的我方权力,履行合同约定的我方职责。甲方委托的总包方在我方的指导、监督下进行作业施工,总包方在我方代表指导下阶段性完成施工作业后,甲方代表(含总包方)须以书面签字形式进行确认,以示双方对该阶段施工质量的负责。

    4. 甲方与我方的合同适用于甲方对总包方发包的先决条件,甲方与我方的合同关系可附加于总包方的分项工程来经行管理和结算。

    5. 举例

    我司在湛江鹏达南国豪苑10万平方项目工程的实施流程(国内最高品质保证):

    三、 施工流程

    1. 铺设模板并在模板上分区扎“井”梁主梁,在“井”梁围住的区域划分出纵向布置永久性芯模件区域和横向布置永久性芯模件区域;

    2. 铺设绑扎底筋,并绑扎芯模件四周的纵向筋钢筋和横向筋钢筋的肋梁钢筋;

    3. 在纵横筋钢筋围成“井”字型的方坑中放置坐标件;

    4. 放置芯模件于井坑中;

    5. 安装抗浮系统,采用12号铁线穿过模板与底筋固定在一起,底筋需安置钢筋保护层垫块;

    6. 使用16号铁线绑扎芯模件和钢筋线及钢筋下铁使其固定,使芯模件与四周肋的位置达到标准尺寸;

    7. 绑扎楼板面钢筋上铁;

    8. 浇筑混凝土,从芯模件与芯模件之间的位置浇筑混凝土,在芯模件四周震动振动棒使芯模中间洞口混凝土达到饱和使其底板混凝土密实;

    9. 混凝土定期养护;

    10. 拆除模板,剪去外露的铁线。

    四、 特别约定

    1. 甲方不得无故终止委托合同,不得使用其他公司的芯模填充体,造成我方损失需由甲方负全部责任。

    2. 未经我司书面同意,甲方不得私自生产我方专利芯模填充体,否则视为侵权违法行为。

    3. 甲方必须按合同支付材料和技术款,按2000m2结算一次,结算支付本次总额的90%。

    4. 甲方需至少提前预留15天给我司优化图纸、生产芯模材料、模具、配件等。

    5. 甲方违约不按时付款的,应向我方支付每日5‰的违约金,我方有权终止提供芯模填充体及对甲方拖欠款项按中国人民银行利息的4倍追究甲方责任,直至付清为止。

    五、 本说明书甲方应认真阅读,具体操作望双方进行友好协商实施。
